PCB生产必要的文件和制板说明

1

众所周知,PCB板是定制类的产品,不同的客户针对不同的项目所设计的PCB都是不同的。那么,生产一款PCB之前,工厂需要哪些资料文件呢?需要确认哪些数据呢?

首先,要求提供PCB文件或者Gerber文件,文件中要包含制板说明--包括材料类型,板子层数,板子厚度,铜度,表面处理工艺,阻焊颜色等具体要求,下面让我们一起来了解一下部分主要的参数说明。

材料:要确认PCB的制作材料是哪个类型的,当前最普遍常用的是FR4,主要材料是玻璃纤维环氧树脂;

板子层数:需要明确制作PCB板的层数,板子的层数不同,价格也会不同,可根据设计布局来规划PCB板的层数;

板厚:一般来说板厚对价格的影响并不是很大,1.6mm的厚度最为常见;

铜厚:根据PCB板电路的电流科学的计算铜的厚度,一般是越厚越好,但是越厚成本会越高,所以需要合理平衡;

表面处理工艺:表面处理方式有很多种,比如OSP,无铅喷锡,沉金,沉银,沉锡,镀金等;

阻焊颜色:油墨颜色有很多种,也可根据需求进行选择,通常情况下是绿色,LED的板子则是白色;

丝印颜色:需要确认PCB板上丝印的颜色和边框的颜色,通常情况下是白色;

过孔是否覆盖阻焊:覆盖阻焊就是将孔绝缘起来,反之就是过孔不绝缘;

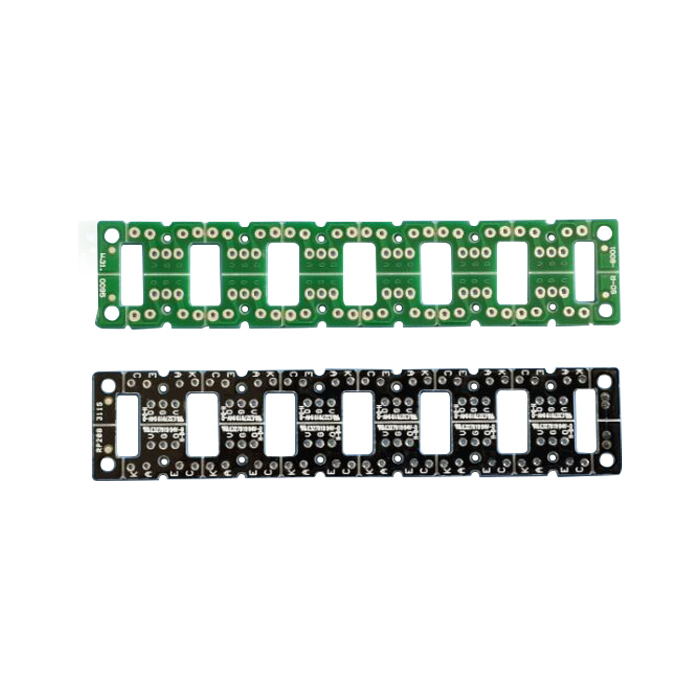

拼板方式:需确认是单片出货还是连片出货;

交期:是需要加急交货还是正常交货,交货时间不同,价格也不同。
