是集软板和硬板为一体的特殊PCB线路板,是由硬板材料FR4和软板材料聚酰亚胺(PI)压合在一起制作而成。 之前的普通硬板,是通过连接器与排线实现三维立体空间连接
发送询盘
产品详情

产品内容介绍

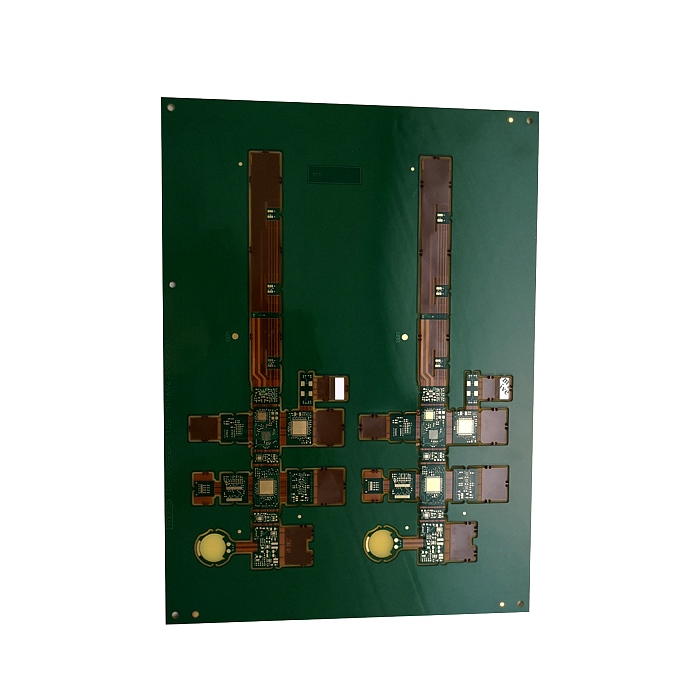

       软硬结合线路板是集软板和硬板为一体的特殊PCB线路板,是由硬板材料FR4和软板材料聚酰亚胺(PI)压合在一起制作而成。

       之前的普通硬板,是通过连接器与排线实现三维立体空间连接,这样的连接方式,既占用空间,结构不稳定,性能也不稳定,不适应当今产品向精密,高性能,轻便发展的趋势.软硬结合线路板结合了软板可弯曲性和硬板刚性的优点,软板区域可弯曲性的特点,使得产品不需要任何连接器和排线连接,就可以轻易地实现立体布局,按空间限制改变形状,实现产品体积小,高性能的特点。

       软硬结合线路板设计时需特别留意,在设计软板和硬板衔接处时,过孔距软硬结合线路板软硬交接线处,需大于或等于0.60mm,如果过孔距软硬交接线不足0.6mm,压合钻孔后在湿制程中药水渗入软板区,会污染软板。

       软硬结合线路板的层数,最小为3层,常规4层,6层,8层,10层,12层......,有常规结构的软硬结合线路板,也有HDI结构的软硬结合线路板.如下图一为普通4层软硬结合板叠构;如下图二为8层HDI软硬结合板叠构。

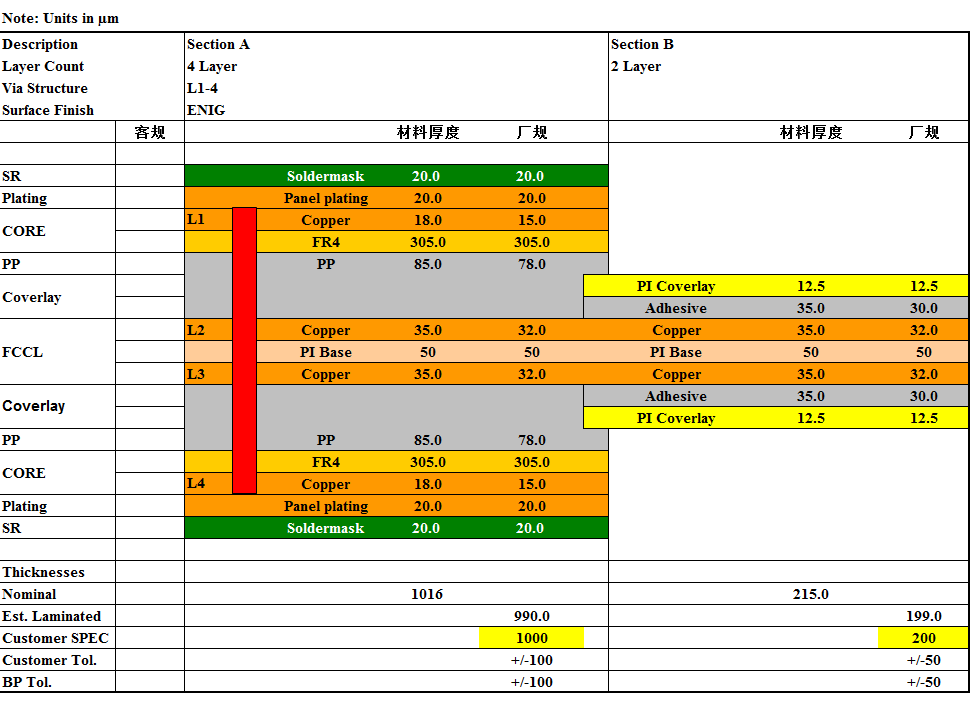

图一:普通4层软硬结合板叠构


建业

图二:8HDI软硬结合板叠构
