泰康利高频PCB线路板

参数规格：

层数：2层

板厚：0.78 mm

尺寸：580 * 100 mm

表面处理：无铅喷锡

完成铜厚：1 OZ

最小孔径： 0.7 mm

所用板材：Taconic 泰康利TLX-9

       泰康利(Taconic)板材原产美国，属于特种PCB线路板板材之一。该板材的特性为重量较轻，防水防火性能好，耐热性及强度较高，另外还具有较为特色的不粘性。

       作为一种高频高速板材，泰康利的介电常数值范围广，可以达到从2.10到10.0，它的介电损耗相对较低，因为这一优势其在天线领域应用比较广泛。TACONIC板材是一种高性能的绝缘材料，可用于定位系统，天线系统，雷达系统以及各功率放大器等领域。

       泰康利有许多不同型号的板材，例如TLX系列，TLY系列，LCAM系列，RF系列等。每一种系列的特点和参数均有不同之处，因此用途也会有所不同。

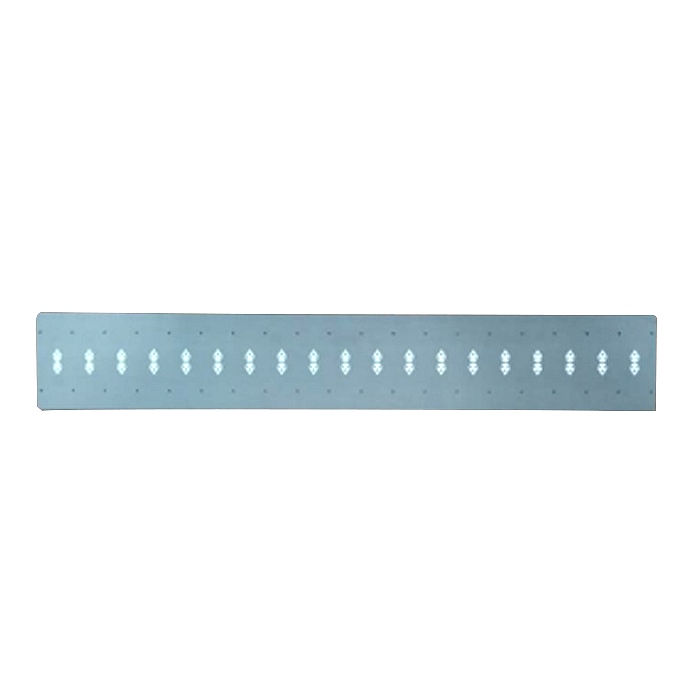

       如图所示的PCB线路板，隶属于TLX系列，该系列的板材介电常数在2.40--2.65之间，其优良的互调特性以及较为稳定的介电常数使得它广泛应用于通信设备的各个部分，如功分网络和滤波器等。
