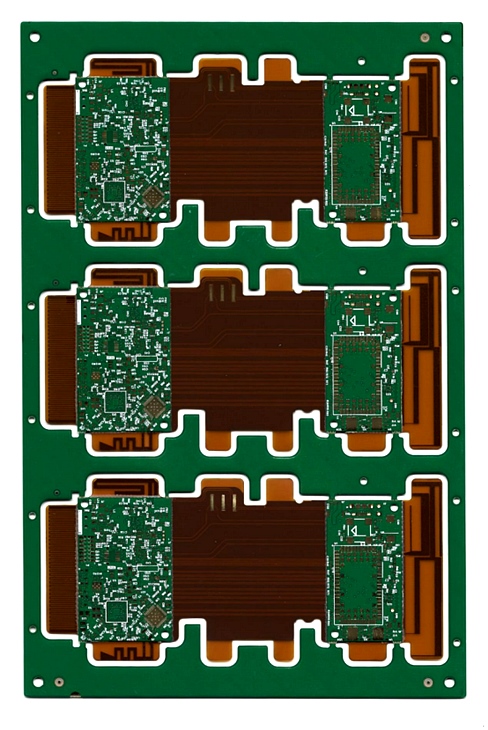

高精密多层软硬结合线路板｜Rigid-Flex PCB 一体化定制生产

软硬结合线路板（Rigid-Flex PCB）是将刚性 PCB 基材与柔性 PI 基材通过压合工艺融合为一体的高端电路板，同时具备硬板元器件承载、结构支撑的稳定性，以及软板可弯折、立体互联的特性。产品摒弃传统硬板搭配独立软板、连接器对接的装配方案，减少装配工序，消除连接器带来的信号断点，非常适合高密度、小型化、高可靠性的电子设备内部互联。

软硬结合线路板采用一体化成型工艺，无需分别加工软板与硬板再组装，能够有效节省整机内部装配空间，降低插件、接线带来的接触不良、信号衰减等装配失效风险。产品可实现多层盲埋孔、精细线路、差分阻抗精准管控，兼顾高频电气传输性能与反复弯折条件下的机械可靠性，既可满足常规控制信号传输，也可支撑高速信号走线，广泛应用于光通信组件、数据中心通信设备、精密检测仪器、工业控制、医疗电子、便携式高端装备等严苛场景。

✅ 全流程技术支撑能力

1. 材料选型评估：依据客户产品的工作频段、弯折循环次数、阻抗指标、耐温等级与长期可靠性要求，匹配适配的刚性板材、PI 柔性基材、胶膜与铜箔体系。面向高速应用场景，选用低损耗材料，提前评估介质损耗、铜箔粗糙度对信号传输的影响，从源头规避高频信号衰减风险。

2. 专项 DFM 可制造性优化 ：图纸投产前开展软硬结合专项 DFM 评审，重点核查软硬交界区域应力分布、弯折区域走线布局、层间对位精度、盲埋孔结构设计。针对高速版本软硬结合板，同步评估信号传输特性，优化差分走线、过孔结构，预判阻抗波动、信号反射等潜在隐患，输出专业工艺优化方案，减少打样返工概率，缩短客户研发周期。

3. 精密制程管控：采用 LDI 激光直接成像、分层精准压合、可控深度激光开窗、微盲埋孔电镀等精密工艺，严格管控软硬结合区域层偏、胶溢、残胶等常见缺陷。精细线路的最小线宽线距、阻抗公差、开窗尺寸均可按需定制，支持研发样板、小批量试产以及大批量稳定交付。

4. 成品多维度检测：成品出厂前完成电气通断检测、阻抗测试、显微切片分析、弯折可靠性测试；高速型号产品可配套完整电气性能检测，输出全套测试数据报告，检测结果存档可溯源，满足客户研发验证与第三方实验室认证的各项要求。

✅ 主要应用领域

· 高速光模块、微型通信互联组件

· AI 服务器、交换机高密度互联模组

· 精密检测仪器、信号测试工装

· 工业控制、医疗电子、便携式高端设备
